CM4101精密运算放大器-深圳捷微半导体

    CM4101是一款专为高精度应用设计的精密运算放大器，结合低噪声、低温漂和高带宽特性，适用于仪器仪表、工业控制和音频系统等要求严苛的场景。本产品采用行业标准SOP8封装（4.9mm × 3.9mm），具备出色的稳定性与可靠性。

核心特性

1. 卓越的直流精度

   • 超低失调电压：典型值10μV（全温范围最大70μV）

   • 低温漂特性：温漂最大0.6μV/℃（-55℃至125℃），确保温度变化下的信号一致性。

2. 低噪声性能

   • 电压噪声：0.1μVpp（0.1Hz–10Hz）

   • 噪声密度：3nV/√Hz（@1kHz），支持微弱信号的高增益放大。

3. 高速动态响应

   • 增益带宽积：10MHz

   • 压摆率：2.8V/μs，适用于高速数据采集系统。

4. 高共模抑制与电源抑制

   • CMRR：124dB（@±14V输入）

   • PSRR：135dB，有效抑制电源波动干扰。

5. 宽工作温度范围

   • 支持 -55℃ 至 125℃ 的全温应用，满足工业与航空航天需求。

关键性能参数

应用场景

• 仪器仪表：精密传感器信号调理，依赖低噪声与高CMRR特性。

• 工业控制：过程控制系统中的误差校正，受益于温漂稳定性。

• 专业音频：600Ω负载下输出摆幅达±14.5V，低失真驱动能力。

• PLL滤波与数据采集：10MHz带宽支持高速信号处理。

设计灵活性

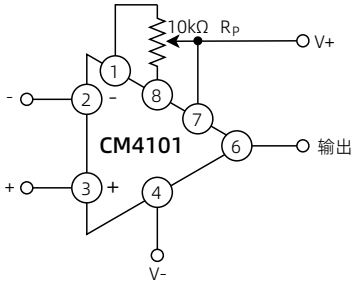

• 失调电压调整：通过外部电位器（典型值Rp=10kΩ）实现±7mV动态校准，适配高精度需求。






• 稳定性优化：支持单位增益缓冲配置（负载电容≤1500pF），避免相位裕度损失。

封装与订购信息

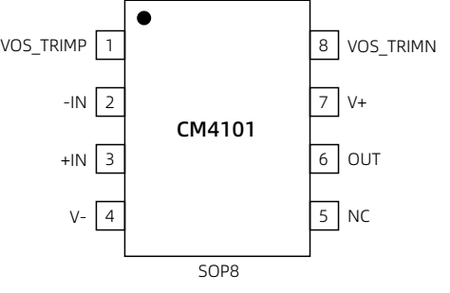

• 封装：SOP8（窄体表贴，符合工业紧凑设计需求）

• 订购型号：CM4101-SOPTA（-55℃–125℃）












• 包装：卷带封装（4000片/卷）

总结
    CM4101以低噪声、高精度和宽温适应性为核心优势，是精密信号链设计的理想选择。其参数规格完全满足工业级应用的严苛要求，结合灵活的失调校准功能，可显著提升系统的长期稳定性与可靠性。
