CM4102精密双通道运算放大器

CM4102精密双通道运算放大器

    CM4102是一款高精度、低噪声的双通道运算放大器，专为严苛工业环境下的测量与控制系统设计。其关键参数已在官方数据手册（《CM4102,CM4104数据手册_V1.1.pdf》）中完整验证，支持-40℃至125℃宽温工作，提供MSOP8/SOP8封装选项。

核心特性

1. 超低直流误差

   • 失调电压：最大75μV（全温范围）

   • 温漂系数：0.25μV/℃（典型值），保障温度波动下的信号一致性

   • 输入偏置电流：0.28nA（典型值），减少信号源负载效应

2. 极优噪声性能

   • 电压噪声密度：8.4nV/√Hz（@1kHz, ±12.5V供电）

   • 0.1Hz–10Hz噪声：0.4μVpp，适配高灵敏度传感器接口

3. 高抗干扰能力

   • 共模抑制比（CMRR）：>135dB（±12.5V供电）

   • 电源抑制比（PSRR）：>135dB，有效隔离电源纹波

4. 强健的工业级设计

   • 输入过压保护：支持高于电源电压2.5V的信号输入（无反相问题）

   • 驱动能力：容性负载1,000pF内无需外部补偿，简化PCB设计

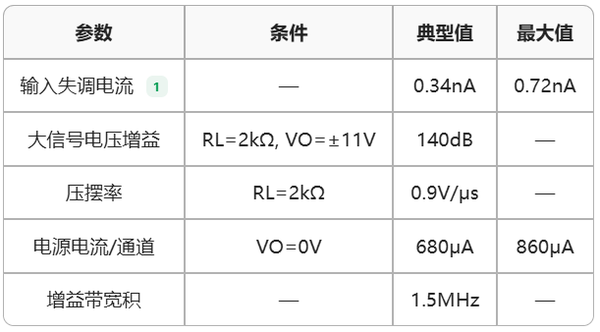

关键规格（VS=±12.5V, TA=25℃）

应用场景

• 工业传感系统

  • RTD/热电偶测温电路：依赖低温漂和低噪声特性

  • 应变电桥信号调理：0.25μV/℃温漂保障长期稳定性




• 通信基础设施

  • 无线基站控制回路：1.5MHz带宽满足中频信号处理

  • 光网络接口电路：>120dB增益提供精准电平控制




• 精密仪器

  • 电流测量前端：8.4nV/√Hz噪声提升小信号分辨率

  • 有源滤波器：单位增益稳定支持复杂拓扑结构




设计优势

• 双通道高集成
  MSOP8（3mm×3mm）封装实现紧凑型多通道设计，降低系统占板面积

• 容性负载驱动优化
  内置相位补偿网络，支持1000pF直接驱动

• 失效防护机制
  输入级集成5kΩ串联电阻，提供过压保护

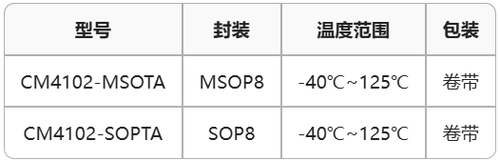

封装与订购

总结
    CM4102通过可验证的75μV失调电压、8.4nV/√Hz噪声密度及135dB抑制比等硬核参数，为工业精密系统提供可靠信号调理方案。其双通道架构与抗过压特性可显著优化无线基站、传感器接口等场景的电路鲁棒性。
