CM7506L：16位高精度无缓冲电压输出DAC

CM7506L：16位高精度无缓冲电压输出DAC

±0.5LSB INL｜1μs建立时间｜激光振镜控制核心解决方案

核心电气规格

架构突破与设计原理

1. 无缓冲电压输出特性

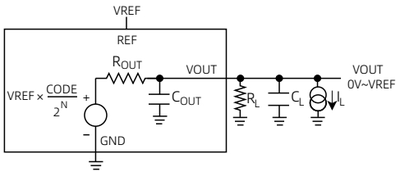

• 直接驱动能力：
  输出阻抗恒定 6kΩ（±20%），传递函数：

  V_{OUT} = \frac{k}{65536} \times V_{REF} \quad (k=0 \sim 65535)




• 负载约束方程：

  GE = \frac{-65536}{1 + \frac{6kΩ}{R_L}}\quad [LSB] \quad (R_L < 60kΩ \Rightarrow INL恶化)




2. 双极性输出扩展机制

• 精密电阻网络+外接运放：
  RFB(14)与INV(13)引脚构成双极性输出环，传递函数：

  V_{OUT\_Bipolar} = V_{REF} \times\left(\frac{k}{32768} - 1\right)




• 关键优势：
  输出范围 -VREF至+VREF






3. 高速数字接口

• 三线通信协议：

  1. CS拉低使能数据传输2. SCLK上升沿锁存SDI数据（MSB优先）3. CS上升沿将16位移位寄存器数据载入DAC




• 复位特性：
  上电自动输出 中间电平（32768码字）

系统设计关键约束

1. 基准源选型边界

2. 输出缓冲运放致命指标

• 偏置电流容限：
  ≤10nA（超限导致零码误差 >±1LSB）：

  ZSE = -I_{B} \times 6kΩ \times\frac{65536}{V_{REF}} \quad [LSB]




• 增益带宽积： ≥5MHz（确保1μs建立时间）

• 压摆率： ≥5V/μs（双极性模式必备）

行业解决方案验证

PCB设计准则

1. 布局规范

1. 数字隔离：
   SCLK/SDI走线距离模拟引脚 ≥1.5mm

2. 接地策略：

   - AGNDF(3)和AGNDS(4)采用星型接地- DGND(12)单独铺铜后单点连接AGND




3. 基准保护环：
   VREF_F(6)/VREF_S(5)外围铺设GND guard ring

2. 封装特性
