CM7501

CM7501是16位无缓冲电压输出数模转换器 (DAC) 。采用2.7V至5.5V单电源供电，可在全温范围内保证输出电压的单调性。无缓冲器的设计，使得DAC具有极低的功耗，仅有120μA的静态电流，以及±0.5LSB的低失调误差。

CM7501支持2V至VDD的基准电压输入范围。电压输出摆幅为0V至VREF。CM7501采用SPI/QSPI/MICROWIRE兼容型三线串行接口，能够以高达50MHz的时钟速率运行，并可直接与光耦合器相连，以满足特定应用的需求。上电时，复位电路将CM7501输出至零电平。CLR也可将CM7501输出至零电平。

CM7501仅支持在单极性输出模式下工作。

• 单电源供电：2.7V~5.5V

• 低电源电流：120μA

• INL误差：±0.5LSB

• 低毛刺脉冲：0.5nV·s

• 短建立时间：1μs

• 全温范围内保证输出电压单调性

• 电压输出可直接驱动60kΩ负载

• 50MHz SPI/QSPI/MICROWIRE兼容型串行接口

• 上电复位将DAC输出至零电平

• nCLR异步复位管脚

• 补偿基准源电流

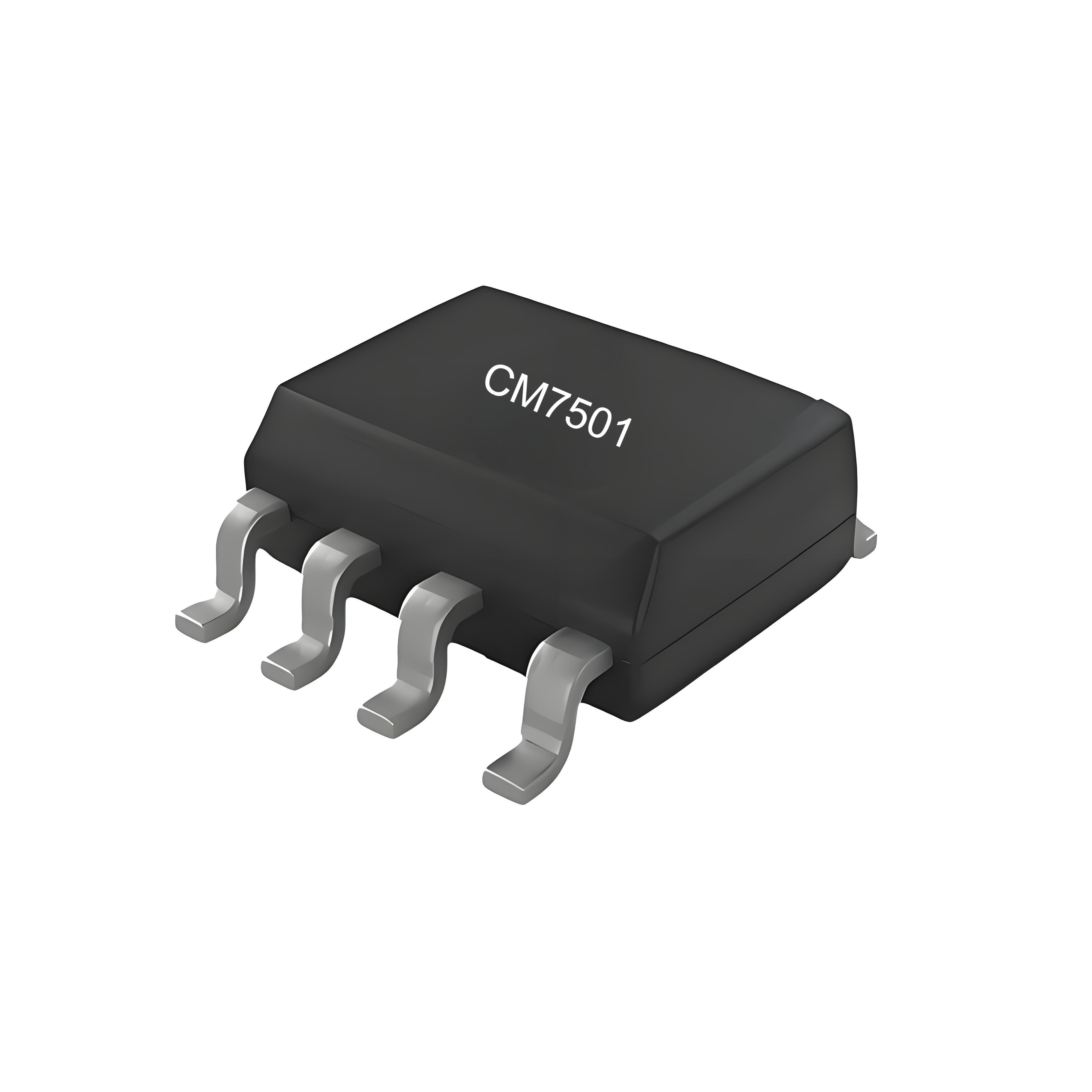

• MSOP8 3mm×3mm、DFN8 3mm×3mm、SOP8 4.9mm×3.9mm 封装

• 激光振镜控制器

• 高精度仪器仪表校准电路

• 过程控制和工业自动化

• 自动测试设备

• 精密信号源
