CM2322是一款18位、逐次逼近型模数转换器(ADC)，采用单电源供电。它内置一个低功耗、高速、18位采样ADC和一个多功能串行接口。在CNV上升沿，CM2322对IN+与IN-管脚之间的电压差进行采样，两个输入管脚上的信号通常相位相反，电压摆幅在0V至VREF之间。基准电压VREF由外部提供，并且可以独立于电源电压VDD， 其功耗与吞吐率呈正比例变化关系。
利用SPI接口的SDI输入管脚，可以采用菊花链的方式将多个ADC连接在一起，并提供一个可选的繁忙指示。通过独立电源VIO，该芯片可与1.8V、2.5V、3V和5V逻辑兼容。

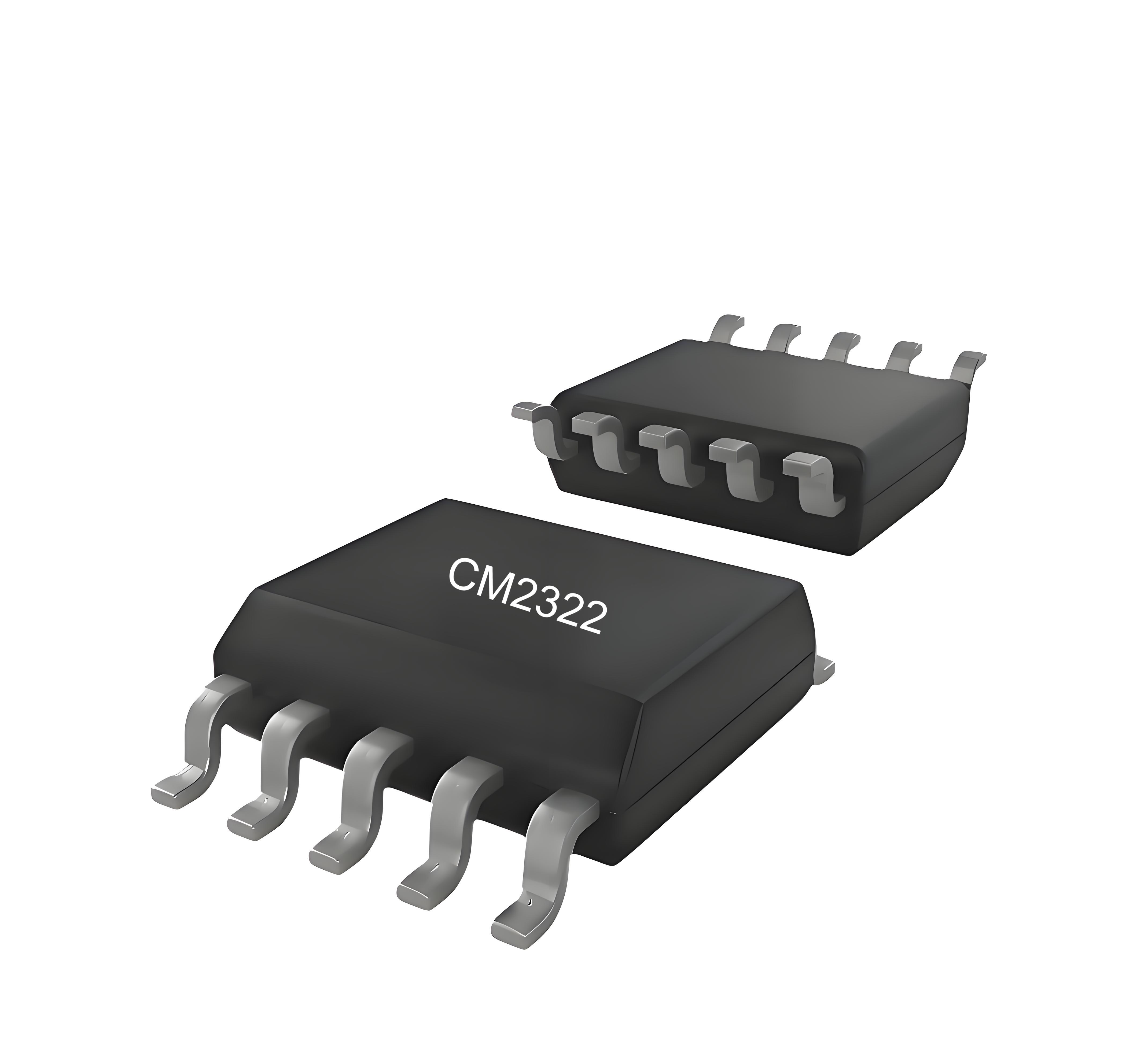

CM2322采用MSOP10型和DFN10型封装，工作温度范围为−40°C至125°C。
特性
单电源供电：1.8V
逻辑接口电压：1.8V、2.5V、3V、5V
真差分模拟输入范围 ：±VREF
18位分辨率、无失码
吞吐率：1MSPS
性能
- INL：典型值±0.6LSB
- 动态范围：98.9dB(VREF=5V)
- SNR：97.3dB(fIN=1kHz, VREF=5V)
- SNDR：96.2dB(fIN=1kHz, VREF=5V)
- THD：-105dB(fIN=1kHz, VREF=5V)
- 3.3mW(1MSPS，仅VDD)
- 5.7mW(1MSPS，总功耗)
- 56.5μW(10kSPS，总功耗)
