CM2368是一款18位、8通道同步采样数据采集系统(DAS)。各通道均内置模拟输入钳位保护、可编程增益放大器(PGA)、低通滤波器(LPF)和18位SAR ADC。CM2368还内置了灵活的数字滤波器、低漂移2.5V基准电压源、基准电压缓冲器以及高速串行和并行接口。
CM2368采用5V单电源供电，可以处理单端±12.5V、±10V、 ±5V、 ±2.5V和差分±25V、±20V、±12.5V、±10V、±5V真双极性输入信号，同时所有通道均能以高达1MSPS的吞吐速率采样。输入钳位保护电路可以承受高达±19.5V的电压。1MΩ的高输入阻抗以及片内滤波器，可以极大简化外围电路设计。
特性
- 单端：±12.5V、±10V、±5V、±2.5V
- 差分：±25V、±20V、±12.5V、±10V、±5V
5V模拟电源，1.71V至5.25V数字接口电源
8通道同步采样输入
性能
- 模拟输入ESD可达7kV
- 93dB SNR(无过采样)，-104dB THD
- ±2LSB INL，±0.6LSB DNL
- SPI/QSPI/MICROWIRE/DSP兼容
- 模拟输入钳位保护
- 具有1MΩ模拟输入阻抗的输入缓冲器
- 一阶抗混叠模拟滤波器
- 片内精密基准电压及缓冲
- 18位、1MSPS ADC(所有通道)
- 灵活的数字滤波器，过采样率高达256倍
- 23.3kHz和200kHz两种带宽选项
低功耗：运行170mW，待机25mW

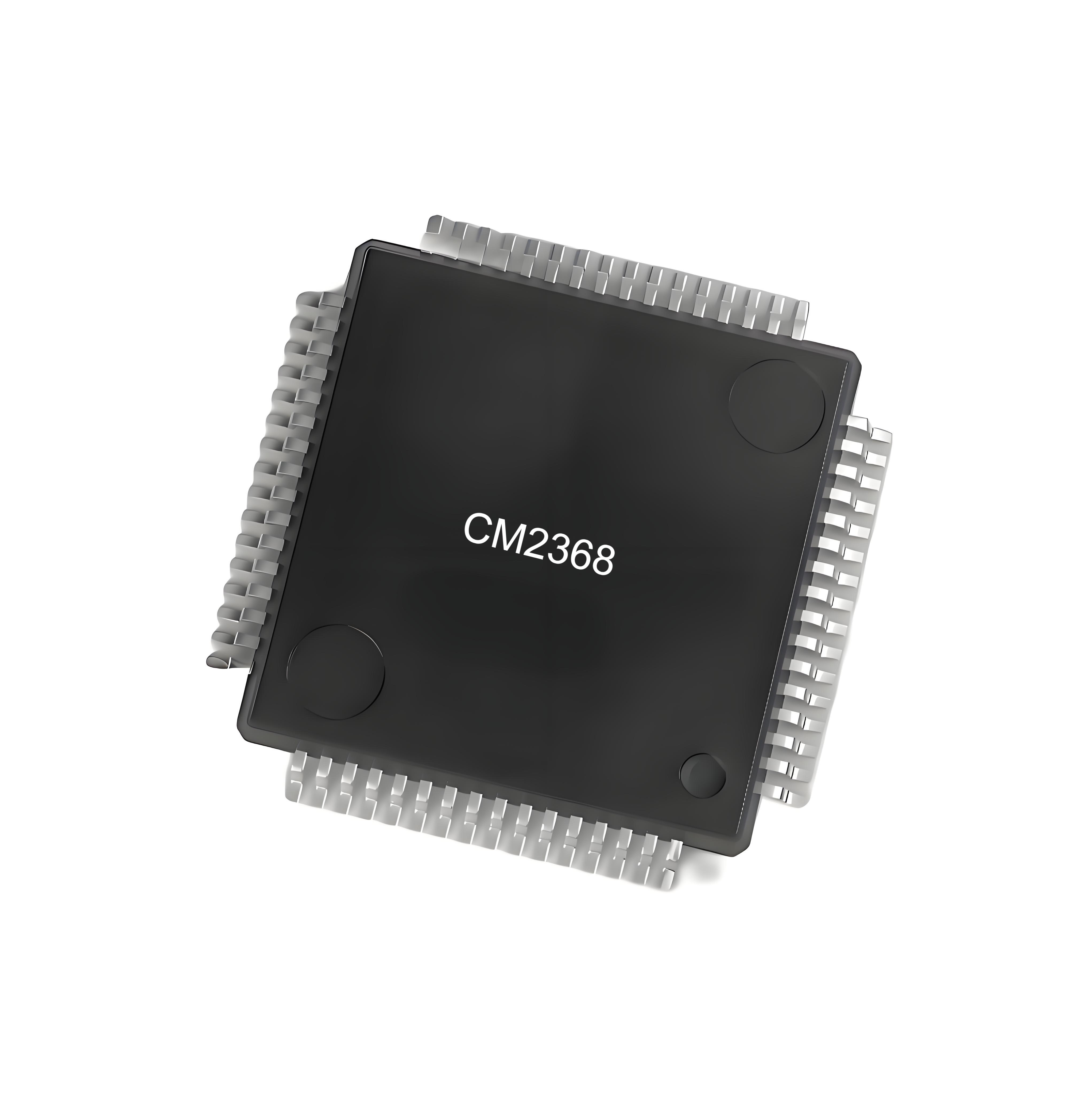

LQFP64 10mm×10mm封装
应用
数据采集系统
仪器仪表和科学测量
半导体自动化测试设备
电力线监控和保护系统
多相电机控制
工业自动化控制和轨道交通
