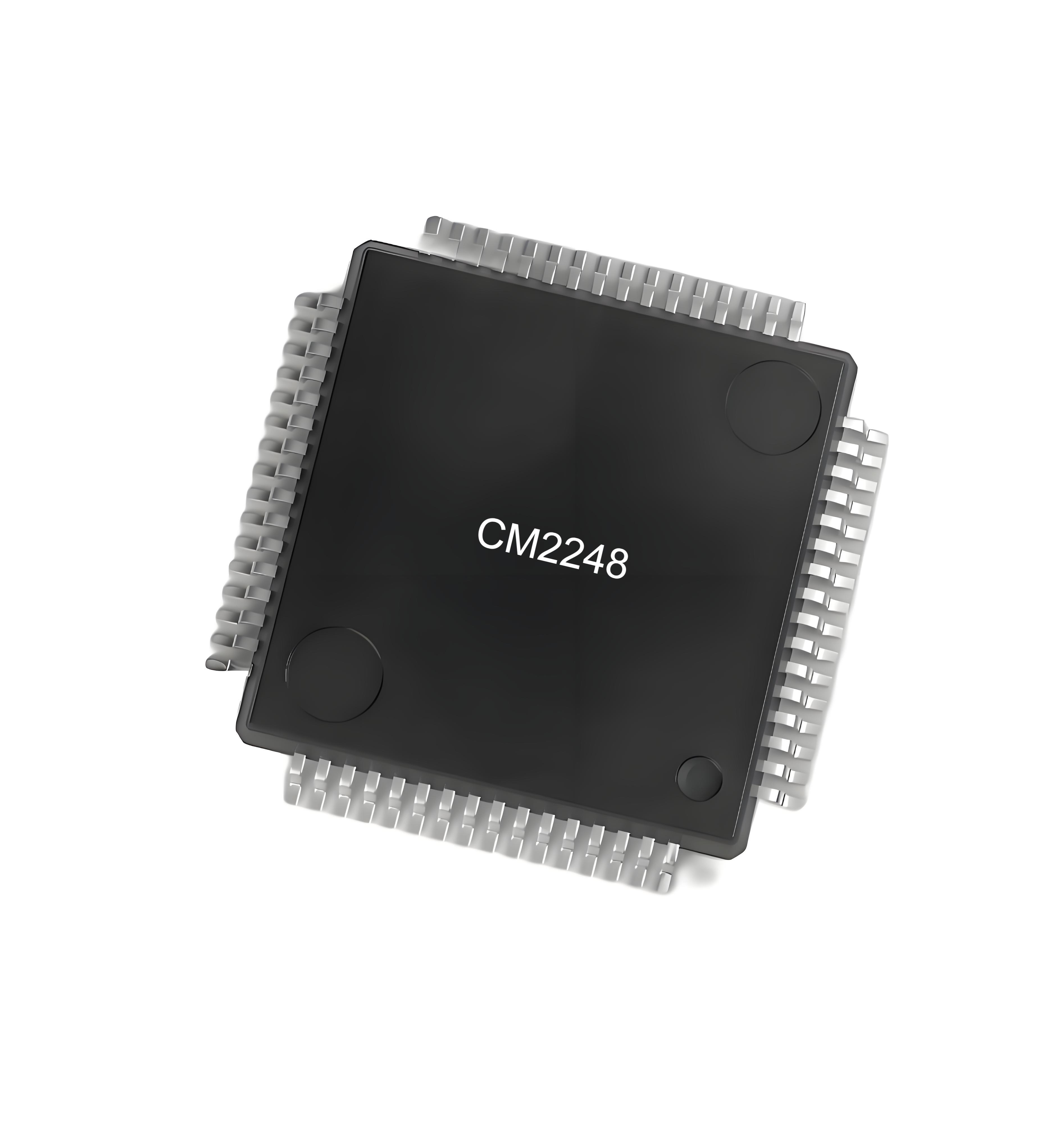

CM2248

    CM2248是一款16位、8通道同步采样模拟数据采集系统(DAS)。各通道均内置模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16位SAR ADC，内置了灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。

    CM2248采用5V单电源供电，可以处理±10V、±5V真双极性输入信号，同时所有通道均能以高达200kSPS的吞吐速率采样。在各种采样频率工作下，输入钳位保护电路可以承受高达±18.5V的电压。1MΩ的高输入阻抗以及片内滤波器，可以极大简化外围电路设计。

特性

• 双极性模拟输入范围：±10V、±5V

• 5V模拟电源，2.3V至5V数字接口电源

• 8通道同步采样输入

• 性能

            - 模拟输入ESD HBM可达7000V

            - 92dB SNR(无过采样)，-105dB THD

            - ±1LSB INL，±0.8LSB DNL

• 灵活的并行/串行接口

            - SPI/QSPI/MICROWIRE/DSP兼容

• 完全集成的数据采集解决方案

            - 模拟输入钳位保护

            - 具有1MΩ模拟输入阻抗的输入缓冲器

            - 二阶抗混叠模拟滤波器

            - 片内精密基准电压及缓冲

            - 16位、200kSPS ADC(所有通道）

            - 通过数字滤波器提供过采样功能

• 低功耗：运行107.5mW，待机28.5mW

• LQFP64 10mm×10mm封装

应用

• 数据采集系统

• 电力线监控和保护系统

• 多轴定位系统

• 多相电机系统

• 仪表和控制系统
