CM2249 是一款16 位、16 通道同步采样模拟数据采集系统（DAS）。各通道均内置模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16 位 SAR ADC，内置了灵活的数字滤波器、2.5V 基准电压源、基准电压缓冲以及高速串行和并行接口。
CM2249 采用 5V 单电源供电，可以处理 ±10V 、 ±5V 和±2.5V 真双极性输入信号，同时两个ADC核均能以高达 1MSPS 的吞吐速率采样。在各种采样频率工作下，输入钳位保护电路可以承受高达 ±19.5V 的电压。
CM2249 的模拟输入阻抗均为 1MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。CM2249 兼容串行外设接口（SPI/QSPI/DSP/MICROWIRE）。
特性
• 双极性模拟输入范围：±10V、±5V及±2.5V
• 5V模拟电源，2.3V至3.6V数字接口电源
• 8×2通道同步采样输入

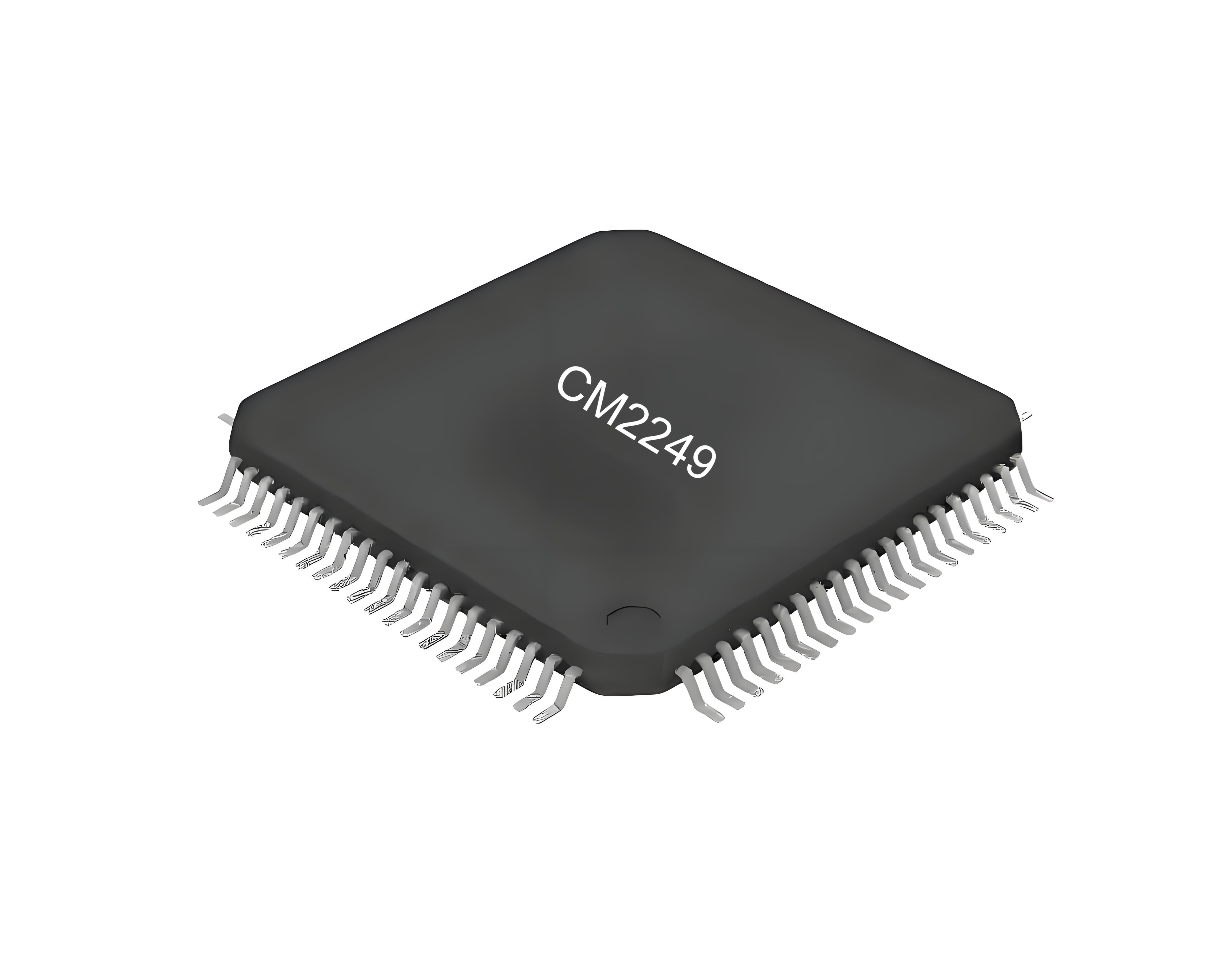

• LQFP80 14mm×14mm封装
• 完全集成的数据采集解决方案
- 模拟输入钳位保护
- 具有1MΩ模拟输入阻抗的输入缓冲器
- 二阶抗混叠模拟滤波器
- 片内精密基准电压及缓冲
- 吞吐速率：2×1MSPS
- 通过数字滤波器提供过采样功能
• 灵活的并行/串行接口
- SPI/QSPI/MICROWIRE/DSP兼容
- 可选循环冗余校验(CRC)错误检查
• 性能
- 模拟输入ESD可达8kV
- 91.5dB SNR(500k SPS、2倍过采样)
- 90dB SNR(1MSPS)，-105dB THD
- ±0.8 LSB INL，±0.6 LSB DNL
- 低功耗：运行180mW，待机160mW
• 温度范围：-40°C~125°C
应用
• 数据采集系统
• 电力线监控和保护系统
• 多轴定位系统
• 多相电机系统
• 仪表和控制系统
